锅炉节能及管理系统

　在锅炉控制系统中，我公司为实现节电、节煤、为满足方便、快捷等客户要求，为各种不同工作人员的不同使用方法和目的，开发出这套采用现场总线技术与本地控制技术相结合的控制系统——锅炉节能自动控制系统。
　　此控制系统分为集中控制、远程控制和本地控制。故又称为三地控制系统。
本地控制：
　　本地控制为变频柜本柜控制。在本柜上可以进行变频器的启停、调速、故障复位等操作；
　　本地控制是变频控制柜对设备直接进行控制。本地控制中分为手动控制和自动控制。（此控制大多在调试阶段、紧急故障时使用）
　　本地控制中手动控制是通过变频控制柜上的控制按钮直接控制相关设备。本地控制中的自动控制是一个闭环控制。它是从数据采集点采集的数据经PID控制器处理后输出一个控制信号给变频器，在通过变频器来控制相关设备。这套控制方案中的几个主要闭环控制：
　　1、 鼓、引风之间为炉膛微负压闭环控制
　　2、 炉排、引风之间为风煤比控制
　　3、 循环水温度闭环控制
仪表盘控制　　
　　系统控制可以在远程仪表盘控制台上对已连接上的变频器进行启停、调速等控制，同时通过仪表盘上的仪表显示，可以直观的知道各个检测点的检测值；
　　仪表盘控制是指在远程集中仪表盘控制台对系统内的设备进行控制。控制信号首先给入PLC，再经PLC传送到本地控制柜以此实现对系统内设备的控制。此套控制减少了人员在几台控制柜之间的操作，节省人员。并且可以在操作盘上直观的显示各检测点的数据。让工作人员更方便的了解现场情况。
　　PLC和调节器稳定性比较高。而且都有手/自动无扰切换（PLC可通过编程实现）；一般来说手动操作无论在调试阶段还是应急状态下，都是最可靠、有效的手段。
集中控制：
　　集中控制是在中控室计算机人机界面中通过可编程控制器（PLC）把所有变频器及各检测量点设备进行控制。集中控制中包含全自动控制和手动控制。各控制间切换方便、简单。因系统是由计算机控制，调节精度大大提高，调节反映速度加快，能源节约率提高很多，特别是在节约电能方面，经现实应用比传统的人工调节节约电能在30%以上，节煤也在3%以上，在此同时还满足了各种不同工作人员所需的工作要求，大大减少了人员的工作强度，操作起来比以前人工操作时更准确、方便、快捷。在现实应用中受到广大用户的一致好评。

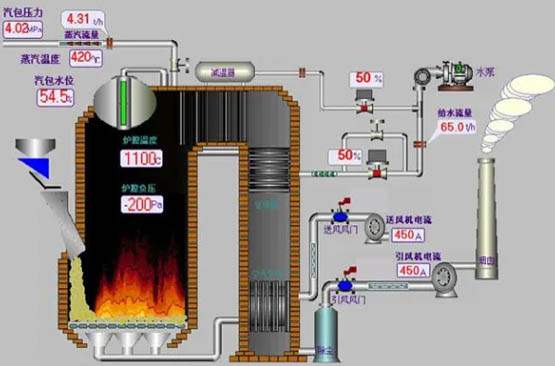

　　锅炉集中控制系统是PLC和调节器通过PPI总线或485总线与中央处理计算机通讯，把控制输出信号传输回组态软件，同时接受组态软件（工控机）的指令。利用先进的组态软件编辑出工矿画面，通过CRT直观显示各锅炉及附属设备等工况模拟图、曲线及测点参数，对水、煤、电的耗量进行累计，且具有定时/即时打印锅炉的各项运行参数等功能。该系统可直观、显著的提高管理水平，提高锅　　　　炉的热效率，节约燃料、水量和电能
